Текстилни компенсатори

Текстилните компенсатори са гъвкави конструкционни елементи които се монтират във въздуховодните и газоходните системи за да компенсират термални разширения, вибрации и консрукционни несъответсвия.

Основно намират приложение при съоръжения с газообразни вещества като горещ въздух, димни газове, както и алкални и киселинносъдържащи газове.

Предимства на текстилните компенсатори

  • Гъвкави – поемат напрежения, движения, усуквания или вибрации по оста и странична посока на свързаните елементи

  • Устойчиви на високи температурни натоварвания – могат да се използват в температурния спекстър -50 до +1000°C. Възможни са изпълнения и за по-високи температури

  • Устойчиви на алкални и киселинносъдържащи газове

  • Стабилни при налягане и вакум -50 kPa до +50 kPa

  • Лесен транспорт, монтаж и подмяна

Сфери на приложение

Текстилните компенсатори са техническо и икономическо решение за много индустриални сектори:

  • Електроцентрали

  • Топлофикации

  • Газови турбини

  • Рафинерии

  • Циментови и варови заводи

  • Металургия

  • Хартиена промишленост

  • Заводи за изгаряне на отпадъци

  • Вентилационни съоръжения и др.

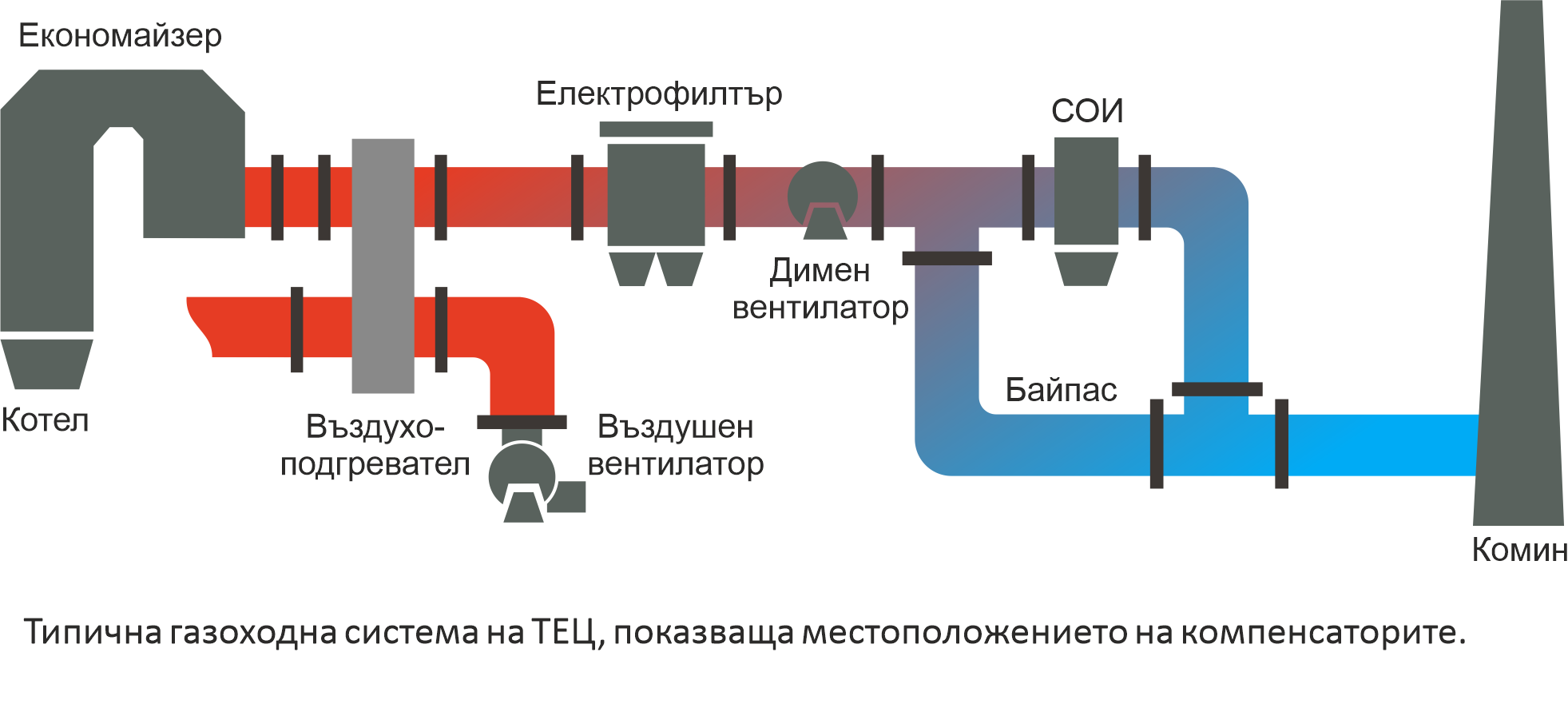

tablica

Конструкция

Текстилния компенсатор се състои от един или няколко слоя. Чрез комбинация от различните характеристики на слоевете материал се постига ,както технически така и икономически оптимално решение.

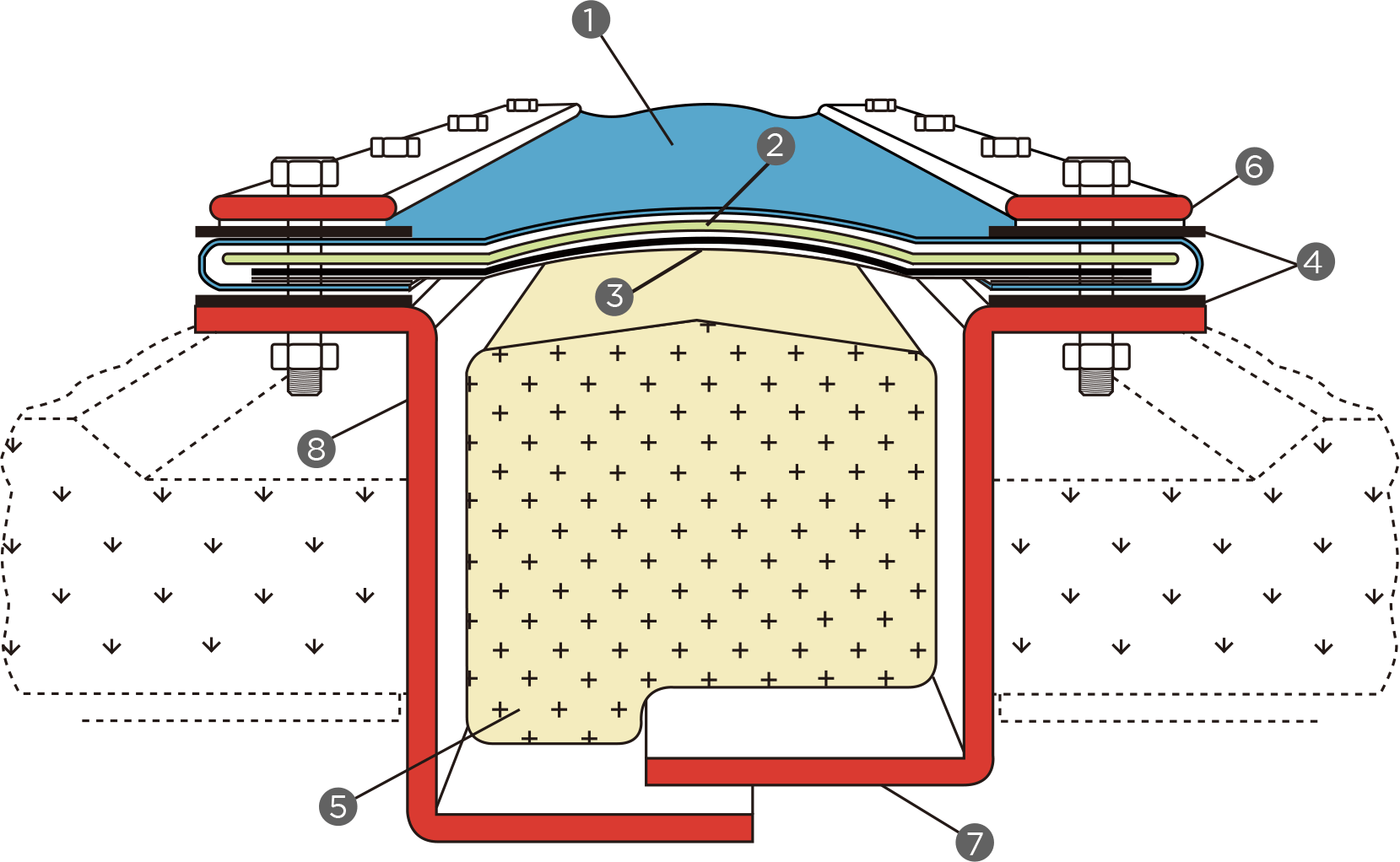

  1. Външен газоплътен слой – проектиран е да издържи налягането на системата и химическа защита от вътре и от вън.
  2. Изолационни слоеве – осигуряват температурна защита за външният газоплътен слой.
  3. Усилващ слой – за запазване на интегритета на изолационните слоеве.
  4. Фланцово усилване – за механично предпазване на компенсаторната лента и допълнителна термоизолация.
  5. Изолационнен матрак – служи за термоизолация и предотвратява натрупването на пепел от газохода.
  6. Контра фланци
  7. Дефлектор – за предпазване на гъвкавата част от абразивни частици, натрупване на пепел и първоначална температурна защита.
  8. Метална рамка и фланци

Материали

Материалите използвани при многослойните компенсатори варират в зависимост от типа и условията на работа. Те могат да бъдат:

  • Стъклотъкан, керамична тъкан или неръждаема мрежа за механична здравина, следван от изолационни материали за температури над +300°C
  • Изолационни материали като стъклотъканно кече, керамична, каменна вата и алуминосиликатна вата.
  • Стъклосиликонови и PTFE стъклотъкани за външният газоплътен слой и химическа защита.

Така конструкцията позволява да бъдат абсорбирани температурни движения, усуквания , вибрации и инсталационно несъответствие в тръбопроводната система.

Избор на компенсатор

Комбинацията от температура, налягяне и флуида са водещи фактори за избора на текстилния компенсатор.

Стандартната производствена програма се състои от три основни типа компенсатори:

  • Тип LT за системи с чист въздух

  • Тип MT за димни газове с киселинно съдържание

  • Тип XT за димни газове с високо киселинно съдържание или високо налягане

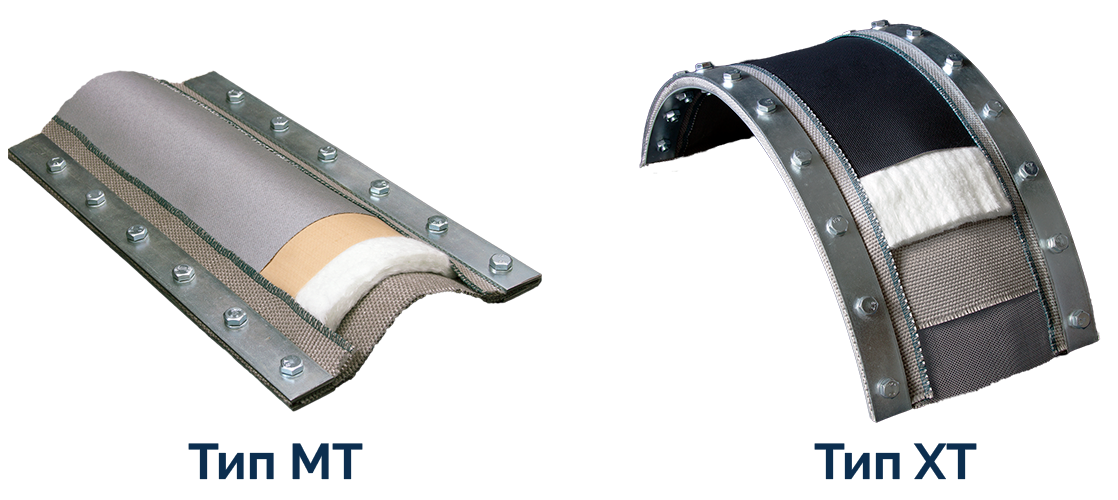

kompensatorii3

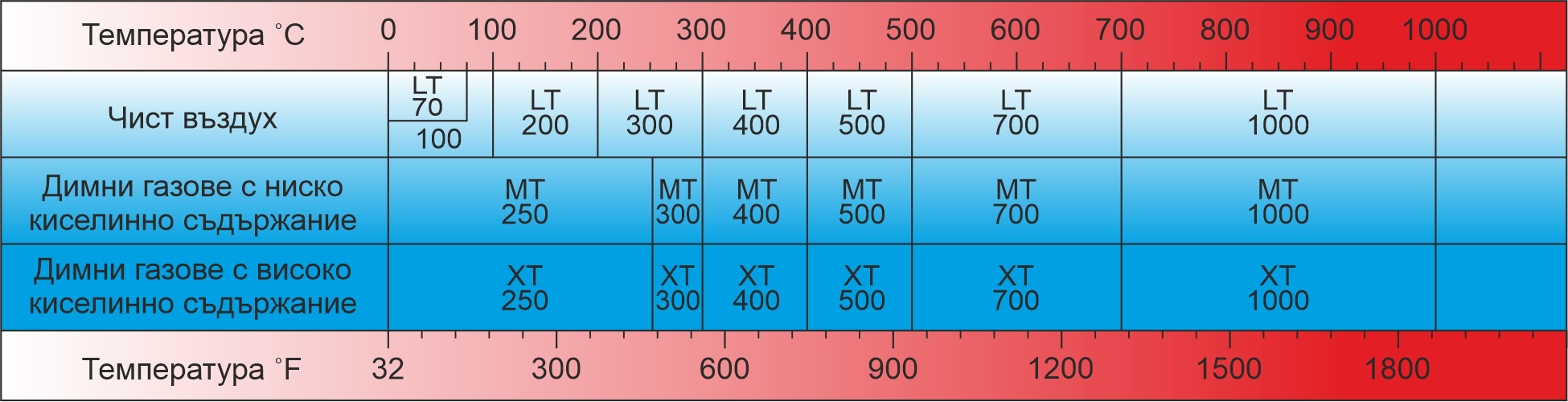

tablica-1

Примерни фланцови съединения

Съществуват много варианти на фланцови съединения за текстилни компенсатори. В зависимост от работните условия могат да бъдат с дефлектор и изолационен матрак. По-долу илюстрациите показват някои от тях.

Изработка

Текстилните компенсатори могат да бъдат изработени и доставени като:

  • Компенсаторна лента с отворен край за монтаж и слепване на място, включваща комплект материали за снаждане.

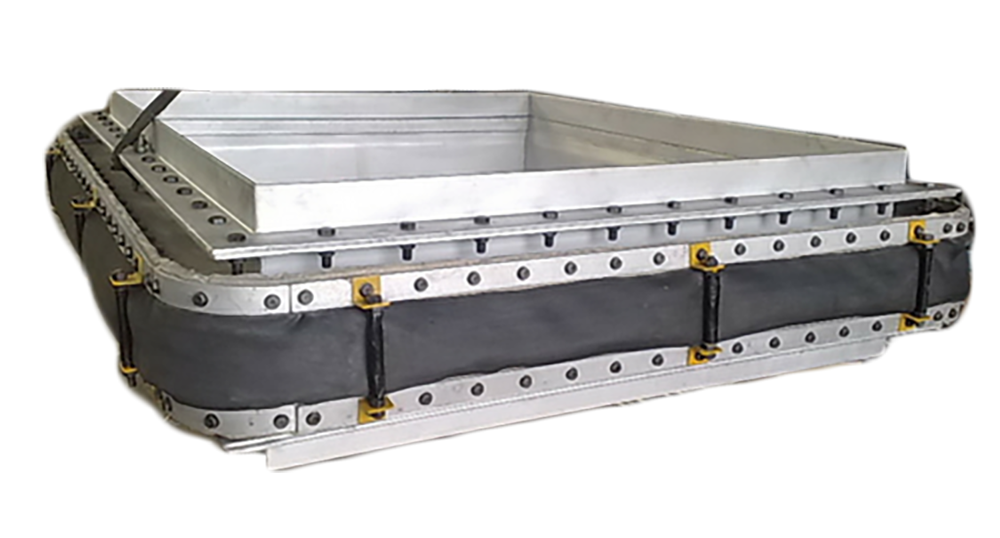

  • Комплект компенсатор с металната част – готов за монтаж на газохода.
